皮带输送机

发布时间:2019-7-23 9:30:06访问次数:

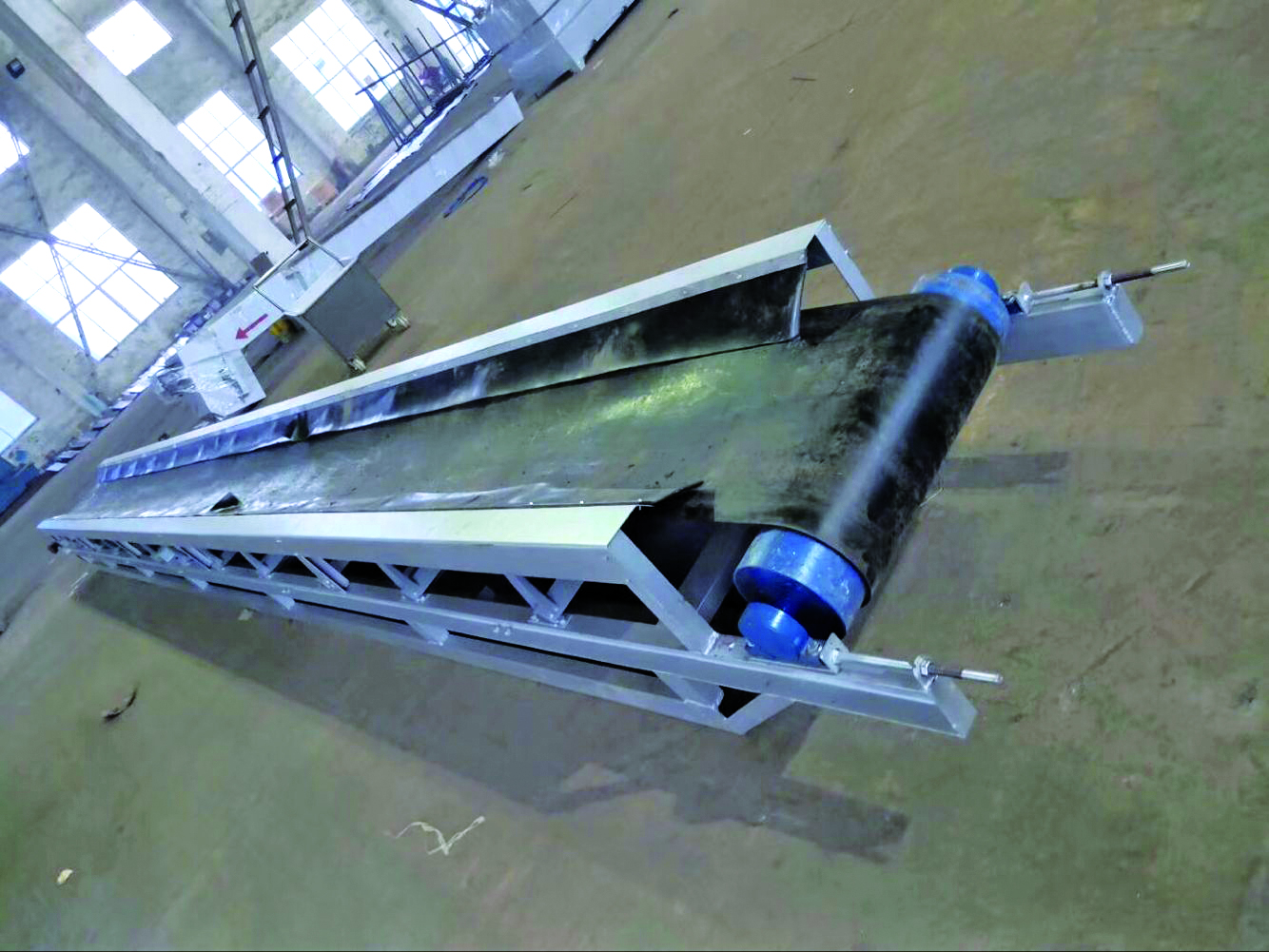

皮带输送机


1、产品概述

PD型皮带输送机广泛应用于矿山、冶金、煤炭、电力、交通等部门中,主要输送密度为1.0-2.5吨/米3的各种块状、粒状物料及半成品、成品。PD型带式输送机在水处理行业应用广泛,主要用于格栅除污机的固体物料和污泥脱水的泥饼输送。

PD型带式输送机是输送固体颗粒物质及松散块物料。具有运行可靠,输送量大,输送距离长,可多点装载物料,可连续输送等特点。可水平布置,也可倾斜一定角度。此设备机构简单,容易操作,维护方便。

型号表示方法

PD--□□□

 ┃   ┃

 ┃   ┗━━ 皮带宽度

 ┗━━━━━皮带输送机

2、性能特点

⑴、驱动部件选用油冷式电动滚筒,驱动装置与滚筒合为一体,外形美观,设计合理,安装方便,占地面积小,易维护。

⑵、螺旋式张紧装置不仅具有 张紧皮带作用,并保证输送带安全可靠和有效运行。

⑶、卸料口的刮渣板可防止回程输送带粘附物料,使物料完全输送到位。

⑷、输送带材料为四层夹丝橡胶;并采用金属接头,清扫方便,耐腐蚀,寿命长。

⑸、上部槽形上托棍的两侧设有挡渣板,使物料安全运送。

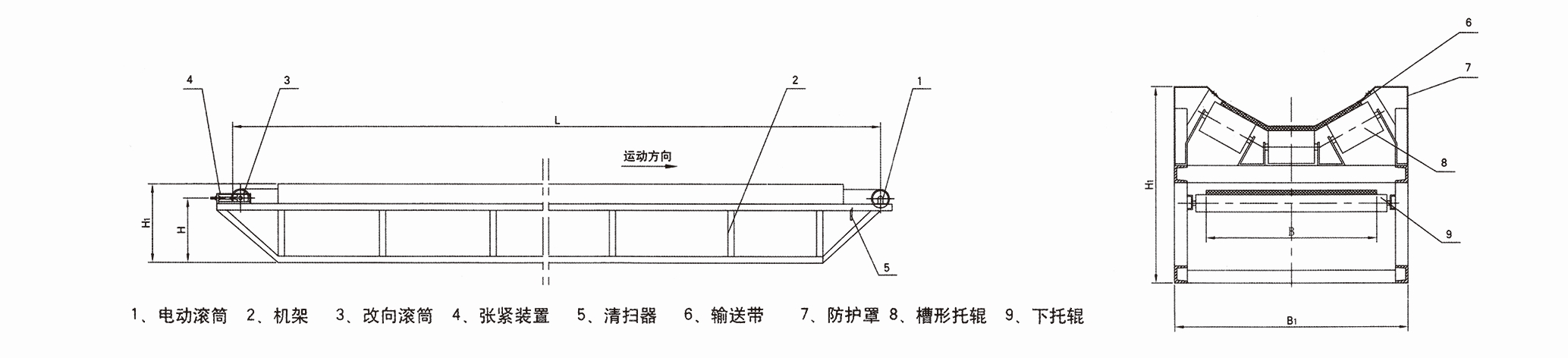

3、产品结构图



4、技术参数表

型号

带宽B

mm

输送量Q

m3/s

带速

 (m/s

倾角( °)

0

10

15

20

   电机功率(kw

PD-500

500

15

0.51

0.75

0.75

1.1

1.1

PD-650

650

20

1.1

1.1

1.5

1.5

PD-800

800

35

1.5

1.5

2.2

2.2

1、电动滚筒功率按带速0.5m/s计算;

2、输送量按带速0.5m/s,倾角为0°计;

    3、电动滚筒电源为3相,380V,50Hz,防护等级IP54。
