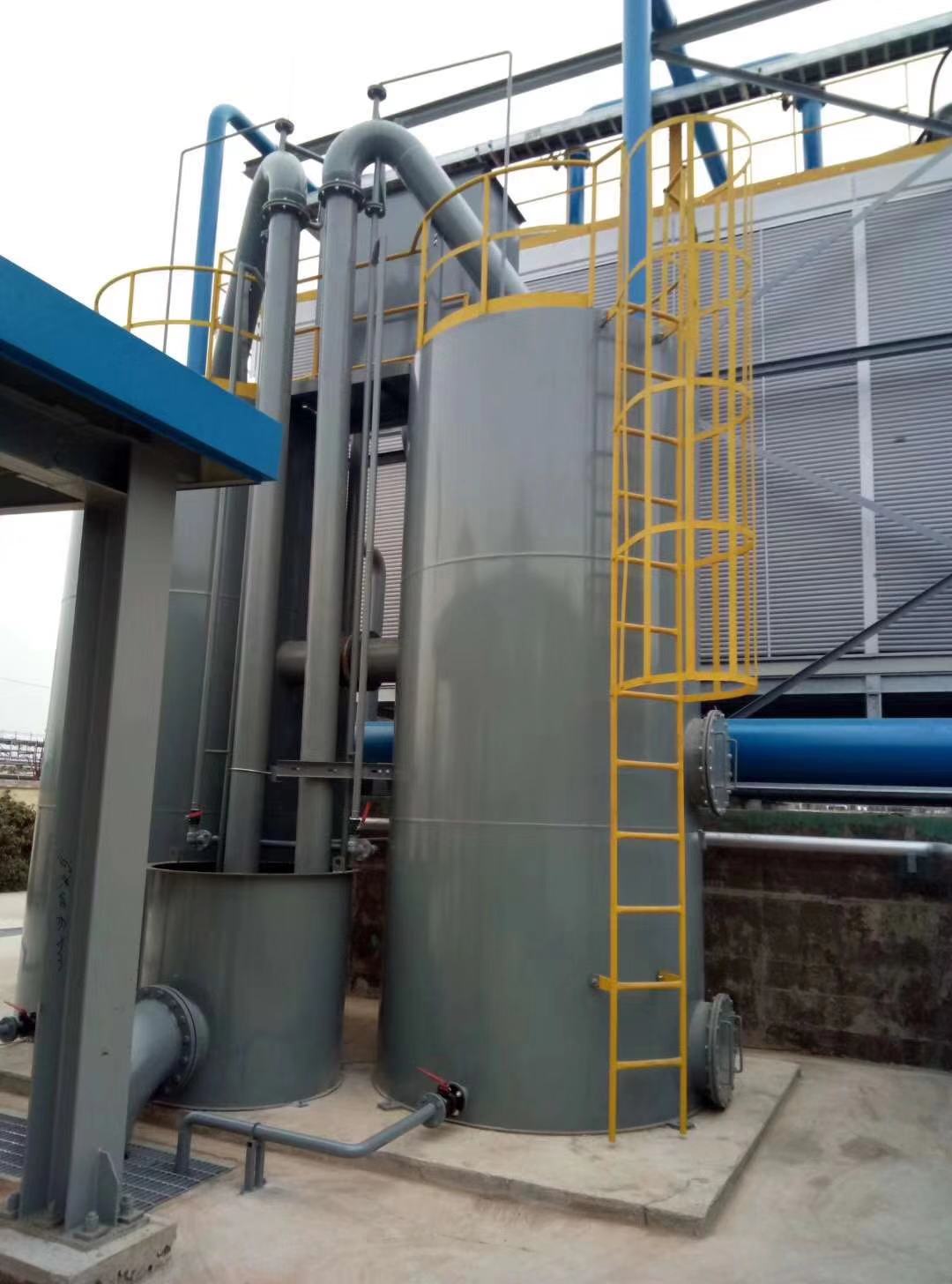

小型无阀过滤器

发布时间:2018-3-14 10:01:45访问次数:



1、工作原理

    来水经分配水箱进入进滤器,自上而下地过滤。由于滤层不断截留进水中的悬浮物,滤层的水头损失逐渐增加,使得虹吸上升,管冲中的水位上升。当水位上升进入虹吸辅助管内的水射器时,由于水力作用将虹管内的空气带走,形成负压。当负压到达设计值时,便发生虹吸现象,此时水箱中的水自下而上地反洗而得以“再生”。由于不断反洗滤层,水箱中水位下降至规定值时,虹吸作用被破坏,反洗结束,过滤装置又重新开始工作。

2、产品特点

1)本装置是国内最早不用阀门和控制仪表,巧妙地利用虹吸原理实现自动运行的无阀过滤装置,相比其他过滤设备,具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。

2)设备由配水箱、过滤器、U型进水水管、排水箱等组装成一体,结构紧凑,用户只需要按要求做好设备基础和接通进出水管后,即可投入运行。

3)设备由碳钢制造(或根据用户要求),防腐严格,加工精度高,安装方便。

3、产品用途

1)用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理;

2)用于地表水净化,地下水除铁除锰;

3)用于城市、乡镇自来水厂的过滤处理;

4)用于软化、除盐处理的前处理;

5)用于游泳池、喷泉水景的净化处理;

6)用于生产废水去除悬浮物,有机污水经生化处理,二次沉淀池处理后的后续过滤等;

4、设计参数

1)平均滤速:10m/h;

2)平均反冲洗强度:15L/m2•h;

3)反冲洗时间:5min;

4)反冲洗膨胀高度:700×40%,外加100mm安全高度;

5)滤料层高度:400~500mm;

6)承托层高度:270mm;

7)进水浊度:不大于20度;

8)出水浊度:不大于5度。
