全自动叠片式过滤器

发布时间:2018-3-14 9:54:15访问次数:

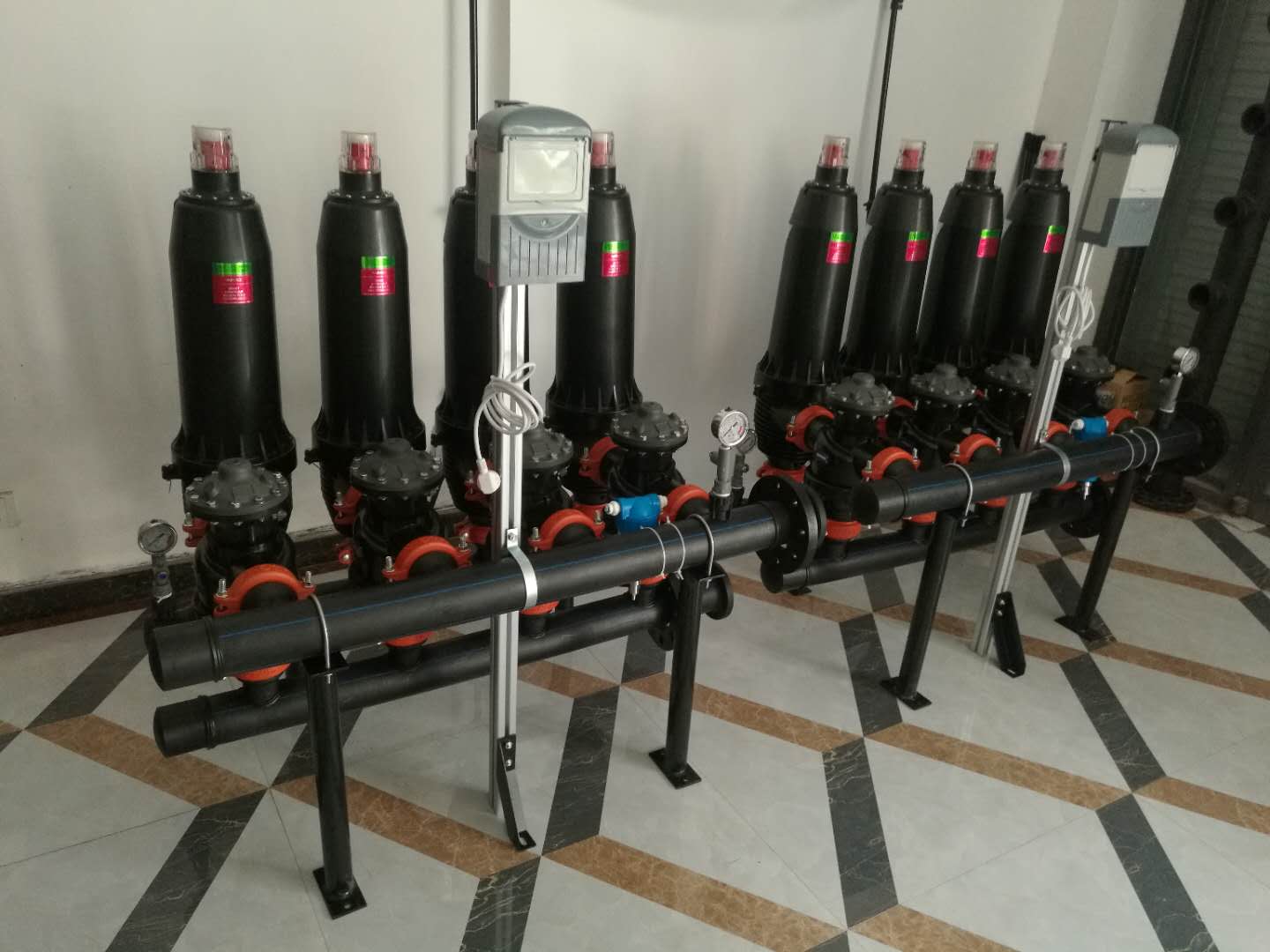

VTA-DP系列叠片式过滤器



一、叠片式过滤器的应用

在生产和生活的各个工况中,我们以常会用到过滤系统。常用的过滤系统按不同的使用要求主要有压力式过滤器、网状过滤器、膜过滤器、滤料式(填料介质式)过滤器、滤芯式过滤器、袋式过滤器等等。这些过滤装置应用于不同的工作状况条件,具有各自的优点。

     在一些流量较大,过滤速度较快的以下应用场合可采用叠片式过滤器。可广泛应用于工业、商业领域,如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。

二、成套设备的工作原理

1、工作状态:

污水经总进水管流入过滤器中,经过超级反冲阀(此状态下反冲阀允许水过过滤器同时关闭排水口)流向过滤器的每只过滤盘片组,在过滤工序中,污物被拦截在各滤盘组中(在盘片上的曲线棱构成的空间内)。滤后清水流出各滤盘组的内部通道进入总出水口,并从出水口直接供向系统用水工段。

2、反冲状态

污物在滤盘组内的积聚引起各滤盘组进出口间的压力差,当过滤器的压差(ΔP)达到一个预先设定的数值,系统自动开始一反冲洗过程。系统上的第一只反冲阀先打开,同时引发几个动作:冲洗阀关闭过滤器单元的出水口,打开反冲排污口。系统中其他过滤单元的滤后清水经总出水口进入处于反洗状态的过滤单元,通过出水口,流入盘片组内部,与污物一起从盘片组的外缘流出,流向排污口。

    通过这种方式,水流将整个盘片组上的污物清除干净。

    反冲洗循环由控制器上的压差数据控制,并通过时间控制器的信号开启和关闭冲洗阀。控制器控制冲洗过程,以使在同一时间仅有一只过滤单元处于反冲洗状态,同时其他过滤单元继续向系统中提供干净的清水。冲洗过程持续一定时间后自动停止,持续的时间可以预先在控制器上设定。

三、重要的控制零部件

1. 压差表

    对于过滤器来讲,表示系统阻塞而需要进行反冲洗的最佳控制方式为采用压差传感器的压差控制方式。

    压差传感器直接反应了设备的阻塞情况,采用压差作为主控方式使过滤系统处于最为有效的工作方式。

2. 反冲洗三通阀

    三通隔膜阀做为反冲洗阀,主要应用在各种过滤器上,一般使用时安装于过滤器的进水口,如砂滤器、活性炭过滤器、海绵铁过滤式除氧器等。该阀门通过液压控制信号可实现自动控制,改变水流方向。

四、盘式过滤系统的性能特点

1、高效,精确过滤:

    特殊结构的滤盘过滤技术,性能精确灵敏,确保只有粒径小于要求的颗粒才能进入系统,是最有效的过滤系统;规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种,用户可根据用水要求选择不同精度的过滤盘。系统流量可根据需要灵活调节。

2、标准模块化,节省占地:

    系统基于标准盘式过滤单元,按模块化设计,用户可按需取舍,灵活可变,互换性强。系统紧凑,占地极小,可灵活利用边角空间进行安装,如处理水量300 m3/h左右的设备占地仅约6m2(一般水质,过滤等级100μ)。

3、全自动运行,连续出水:

    在过滤器组合中的各单元之间,反洗过程轮流交替进行,工作、反洗状态之间自动切换,可确保连续出水;反洗耗水量极少,只占出水量的0.5%;如配合空气辅助反洗,自耗水更可降到0.2%以下。高速而彻底的反洗,只需数十秒即可完成

4、寿命长:

    新型塑料过滤元件坚固、无磨损、无腐蚀、极少结垢,经多年工业实用验证,使用6~10年也没有磨损,不会老化,过滤和反洗效果不会因使用时间而变差。

5、高质量,维护量少:

    产品符合相应质量标准,所有产品在出厂前均经模拟工况检测和试运转,不需专用工具,零部件很少;易于使用, 仅需定期检查,几乎不需日常维护。

五、设备选型

1、叠片式过滤器的选型主要是确定过滤头的型号和个数组成的过滤系统。

2、这取决于三个因素:原水水质、过滤等级、需水流量。(可参阅《盘式过滤系统应用参考》)

1)原水水质: 分为优良、一般、较差、很差四类

A. 优良水质:未被污染的城市自来水、从稳定的含水层抽取的井水;

B. 一般水质:循环冷却水、水质较差的自来水、经沉淀处理过的地面水、经过有效沉淀和完全生物处理过的排水;

C. 较差水质:从水质很差的含水层抽取的地下水、经过有效沉淀、但未经或经很少的生物处理的排水、有微生物大量繁殖的地面水;

D. 很差水质:含铁较高或较脏的井水、受洪水影响且未经沉淀的地面水、悬浮物含量较多的江河水或其他地表水、未经处理的排水。

(为保证效果,此类水质须进行预处理,可配用辅助的除沙器,进水悬浮物含量最高可达1400 g/L;水质较复杂时--如含铁锰较高--须经曝气或絮凝等预处理)
