HG回转式格栅除污机

发布时间:2017-4-10 13:44:15访问次数:




二、工作原理

     回转式雨水格栅包括机架、驱动变速系统、传动导轮、支承轮以及绕其转动的封闭式回转牵引链,齿耙和栅条。在电机减速机的驱动下,回转牵引链由下往上作回转运动,当牵引链上的耙齿轴运转到栅条的迎水面时,耙齿即插入栅条缝隙中由下往上作清捞动作,将栅条上所截留的杂物刮落耙中。由于齿耙设计成双齿齿耙双齿间成一夹角,这样当一齿插入栅条缝隙中清捞时,另一齿则与其形成包围之势将固体杂物包围住,不让其脱漏,清除效率高且彻底。当齿耙运转到机器上部时,杂物靠自重自行脱落容器中或输送机上,把杂物送走。

同时在设计时考虑到:

     1、杂物可能进入牵引链中,将牵引链卡死,故设计了封闭式牵引链。

     2、 水下轴承组件采用不锈钢材料,配以耐磨钢轴承,免去了水下部件的日常维修。

三、特点与使用条件

1、回转式雨水格栅的栅条放置于耙齿牵引链的中间位置(其它机械格栅置于牵引链之下),改变了耙齿在清捞过程中的运动方向(与其它格栅相反),避免硬物带入底部将齿耙及牵引链卡死。

 2、本设备采用回转式牵引链,其主要有链板、链销和滚子组成。运行时由机架上的导轨作导向,滚子在导轨上作滚动运动,免去了钢丝绳牵引式格栅除污机乱绳的烦恼。

3、本设备可以根据用户需要任意调节设备运行间隔时间,实现周期性运转,可以根据栅前栅后液位差自动控制,并且有手动控制功能,方便检修。

4、为避免冲击负荷对设备的破坏,在减速器输出轴轴端的链轮盘上设计安装了过载安全保护装置。

    总之回转式雨水格栅具有自动化程度高、清捞效果好、动力消耗少、无噪音、耐腐蚀性好等优点,在无人看管的情况下,可保证连续稳定工作,日常维护工作很少。可广泛应用于城市污水处理、自来水厂取水口、雨水泵站、发电厂冷却水取水口等大量的水处理场所。

四、外形示意图




、江苏维新环保专业制作格栅机优势

1、公司拥有完整的格栅机加工体系,确保产品出厂质量。

2、我公司可以根据用户需求定制各种场合的各类格栅机。

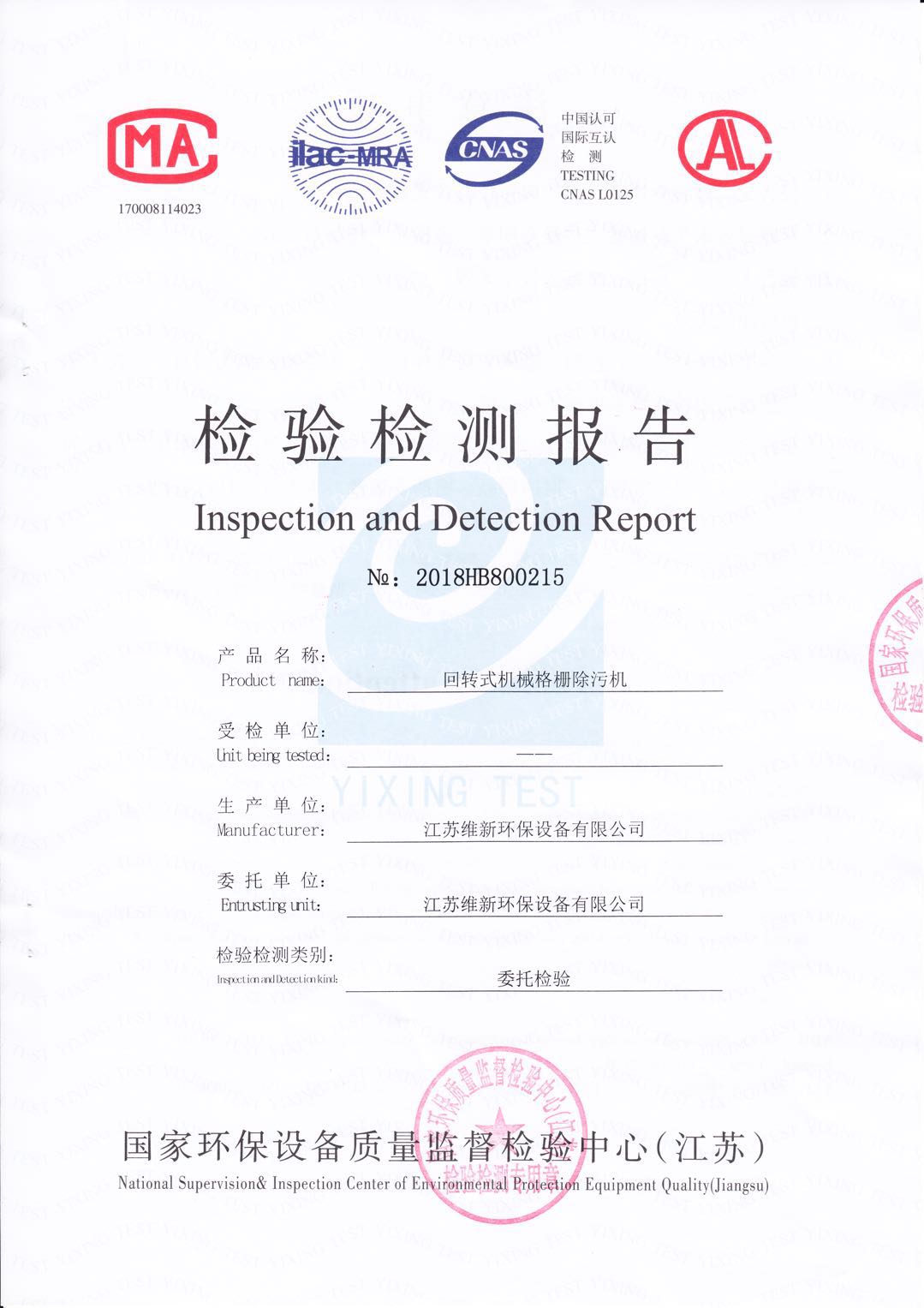

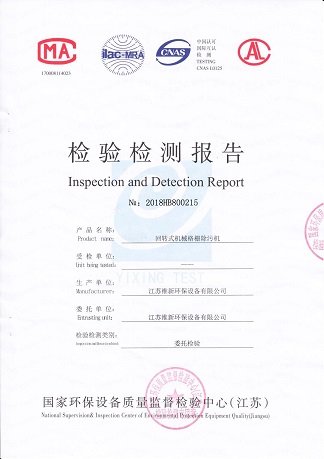

3、我公司格栅机产品第三方检测报告和出厂检测报告齐全。

4、我公司终身提供格栅机的免费技术咨询。

咨询热线:0510-87832633   /18601569136
